Sestavljanje in vgradnja podbojev
Predstavljamo vam postopek sestavljanja in vgradnje podbojev za notranja vrata.
 |
|
 |
| |
|
|
| 1 |
|

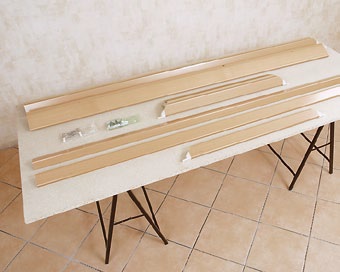

Sestavljanje podboja je najbolje opraviti na veliki mizi, ali pa dveh stolicah prek katerih je poveznjena lesna plošča.
|
|
|
| 2 |
|

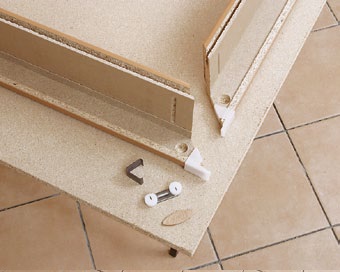

Elementi podboja se spajajo s kovinsko spojki (levo), ekscentričnega poveznika (sredina) in lesno lamelo (desno).
|
|
 |
|
 |
| |
|
|
| 3 |
|
Vstavite lesno lamelo v odprtino na podboju in prečniku. Predhodno jo namažite z lepilom za les.
|
|
|
| 4 |
|

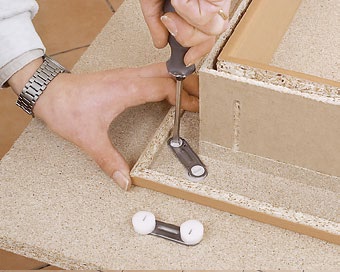

V prednavrtane odprtine vstavite dvojni ekscentrični poveznik in ga z izvijačem trdno privijte.
|
|
 |
|
 |
| |
|
|
| 5 |
|

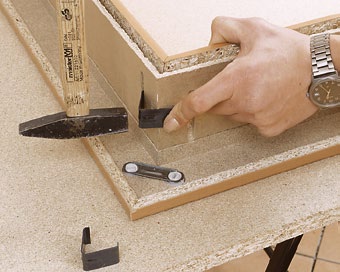

Vstavite kovinsko spojko s strani v zareze. V kolikor je potrebno, si lahko pomagate s kladivom tako, da spojnik pritisnete do roba.
|
|
|
| 6 |
|

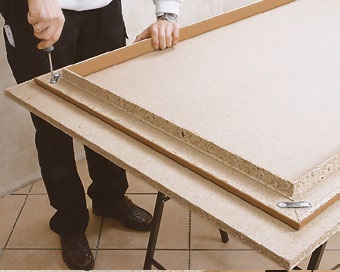

Ponovno preverite ekscentrični poveznik in poskrbite, da so površine poravnane. Obrišite iztisnjeno lepilo.
|
|
 |
|
 |
| |
|
|
| 7 |
|

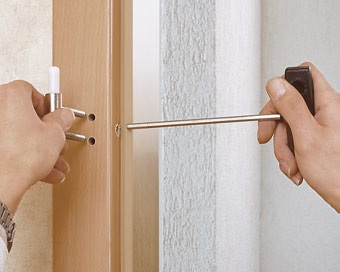

Podboj postavite v pokončni položaj in namestite nasadila. Privijete jih skozi odprtino na notranji strani podboja.
|
|
|
| 8 |
|

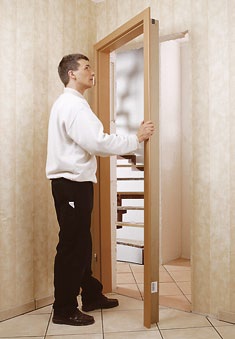

Postavite podboj v odprtino. V kolikor ste pravilno izmerili odprtino, morajo podboji lepo nalegati.
|
|
 |
|
 |
| |
|
|
| 9 |
|

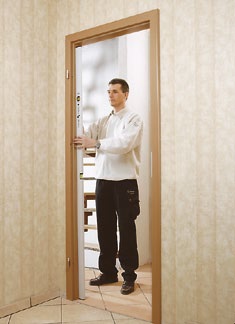

Podboje poravnamo. Za poravnavo uporabite dolgo vodno libelo. Kontrolirajte nagib v vseh smereh in uravnajte podboj. Fiksirajte ga z lesnimi klini.
|
|
|
| 10 |
|

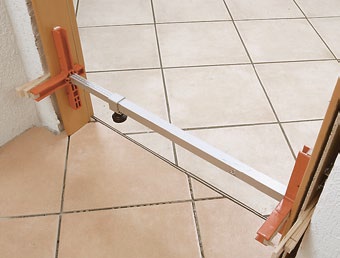

Ko so podboji uravnani in montirani je med podboje z notranje strani potrebno montirati podporni distančnik pri tleh in v sredini.
|
|
 |
|
 |
| |
|
|
| 11 |
|

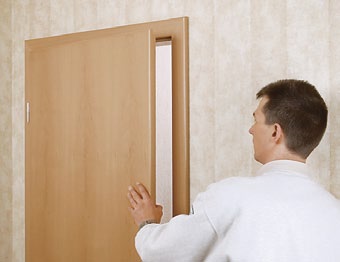

Nasadite vratno krilo in preverite, ali so podboji pravilno nastavljeni, ali se vratna krila odpirajo in zapirajo ter ali so odmiki krila od podboja enaki.
|
|
|
| 12 |
|

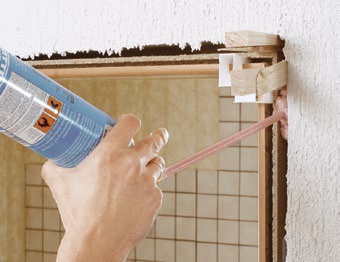

Uporabite montažno peno. Predhodno se pozanimajte o raztezni lastnosti pene, ki jo boste uporabili.
|
|
 |
|
 |
| |
|
|
| 13 |
|

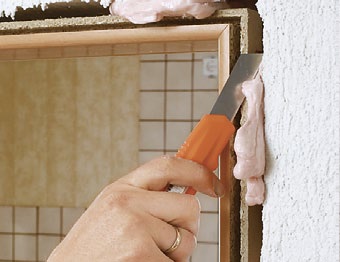

Ko se montažna pena posuši, odstranite višek z ostrim rezilom.
|
|
|
| 14 |
|

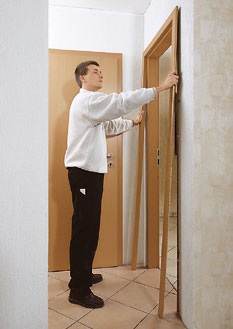

Odstranite kline in odpore. Sedaj lahko pričnete z montažo zunanjih letev.
|
|
 |
|
 |
| |
|
|
| 15 |
|

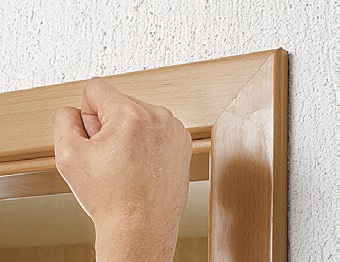

Montaža je enostavna. S priloženimi elementi spnite letve in jih montirajte na podboj, da se tesno prilegajo steni.
|
|
|
| 16 |
|

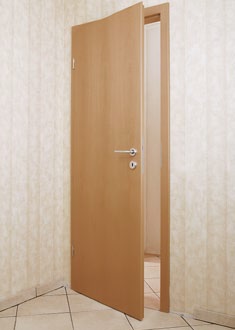

Novo montirana vrata preverite z odpiranjem in zapiranjem ter izvedite potrebne nastavitve. Sedaj se lahko lotite naslednjih vrat.
|
|
Pri vseh uporabljenih materialih in orodjih upoštevajte navodila proizvajalca.
